你好，我們購買了貴司的FC-8200T人臉機與幾把磁力鎖還有門禁電源，請提供一下2024熱播短劇電視劇的連線圖。

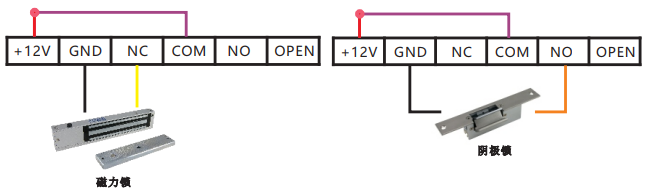

您好，歡迎使用我們的2024熱播短劇電視劇，謝謝您的支持。以下是FC-8200T人臉機的接線圖：（附圖）
磁力鎖或電插鎖（通電關門型電鎖）：電鎖的正極接到人臉機NC（黃色線），電鎖的負極接到人臉機GND(黑色線），然后人臉機COM（紫色線）和+12V（紅色線）并接到一起。
陰極鎖或電控鎖（通電開門型電鎖）：電鎖的正極接到人臉機N0（橙色線），電鎖的負極接到人臉機GND(黑色線），然后人臉機COM（紫色線）和+12V（紅色線）并接到一起。
